1、BIM正向設計應用思路和框架

中交一公院以梅觀項目為依托，項目組通過深入研究和探索形成了大型復雜市政項目BIM正向設計解決方案。建立了精準的地質、地形、實景、地下管網等三維BIM模型，并集成融合構建了全新三維可視化設計基礎環境；通過研發CNCCBIM系列軟件，創新性地完成了BIM正向設計，實現了基于BIM模型的自動出圖，通過可視化展示平臺動態展示項目效果，革新設計手段和展示方式；探索數字化交付平臺，實現了設計成果的數字化交付。

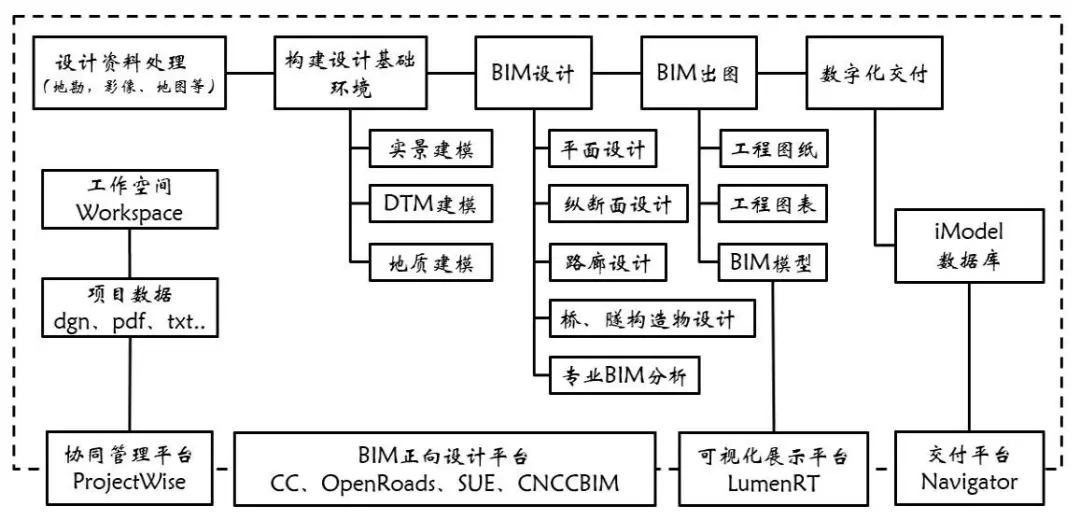

BIM正向設計解決方案總體思路

2、BIM正向設計應用點

（1）構建精準三維基礎環境

構建地形模型（DTM）。依據外業測量、地形圖等數據，通過CNCCBIM軟件快速創建了項目區域準確的地形模型，直觀反映地形狀況，為三維BIM設計提供了環境數據。

構建三維地質模型。地質條件關乎設計質量，項目組研發了地質建模軟件，根據項目勘探的原始鉆孔、地質剖面圖等數據，建立了項目區域三維地質模型，直觀反映地質狀況。

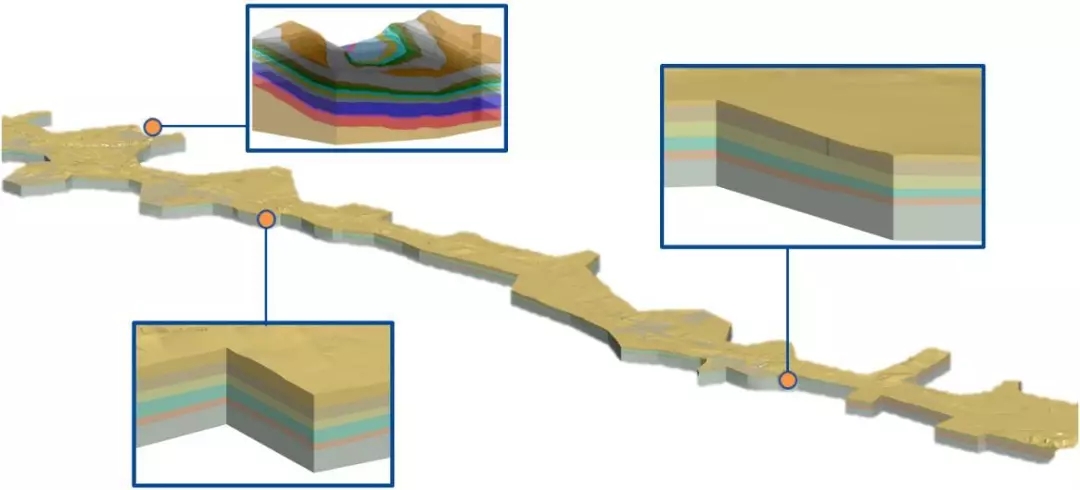

三維地質BIM模型

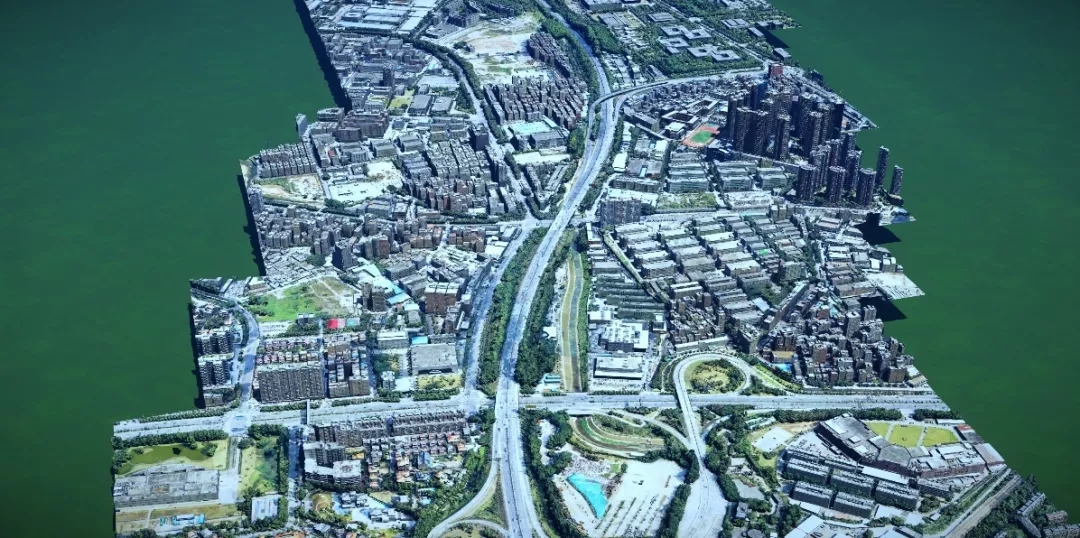

實景模型

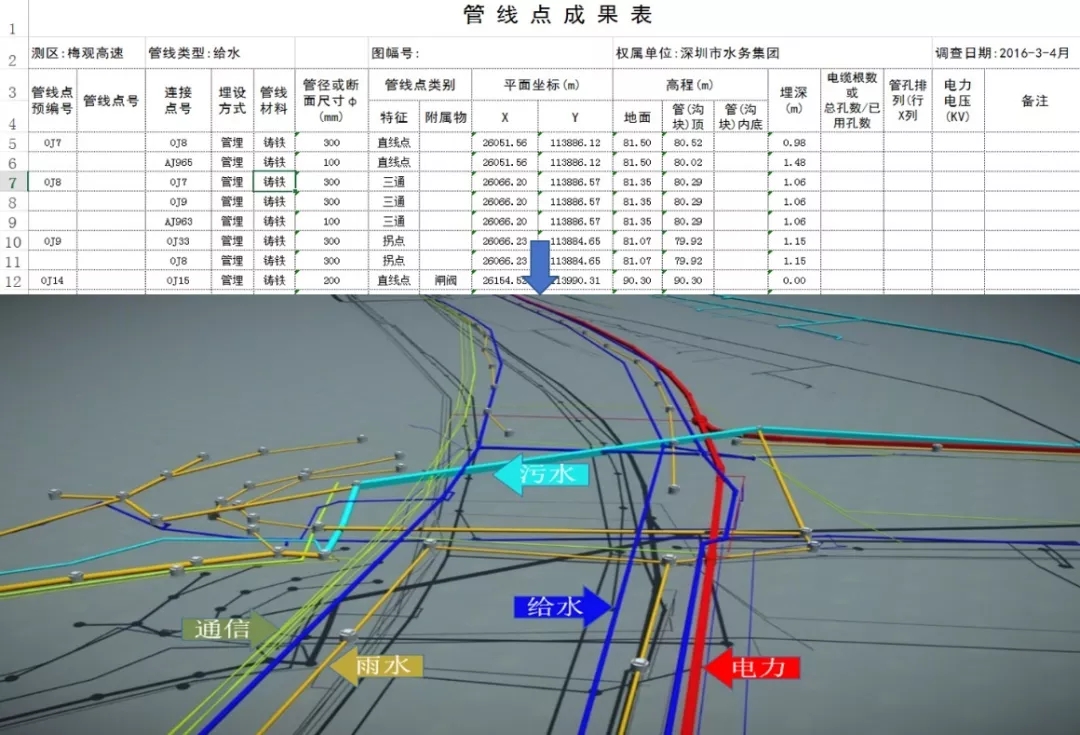

重建管網現狀模型。項目區域地下管網錯綜復雜，為探明復雜的管網現狀，避免設計延誤。項目組研發管網建模工具，重構了完整的地下管網BIM模型，準確定位，便于管廊設計與遷移。

集成融合項目區域地形、地質、管線和高精度實景模型，構建了精準的三維設計基礎環境模型，可以直觀反映地物、地質狀況，在真實的環境中開展BIM設計，提高了工程與環境的協調性，為BIM正向設計提供了準確的基礎數據模型。

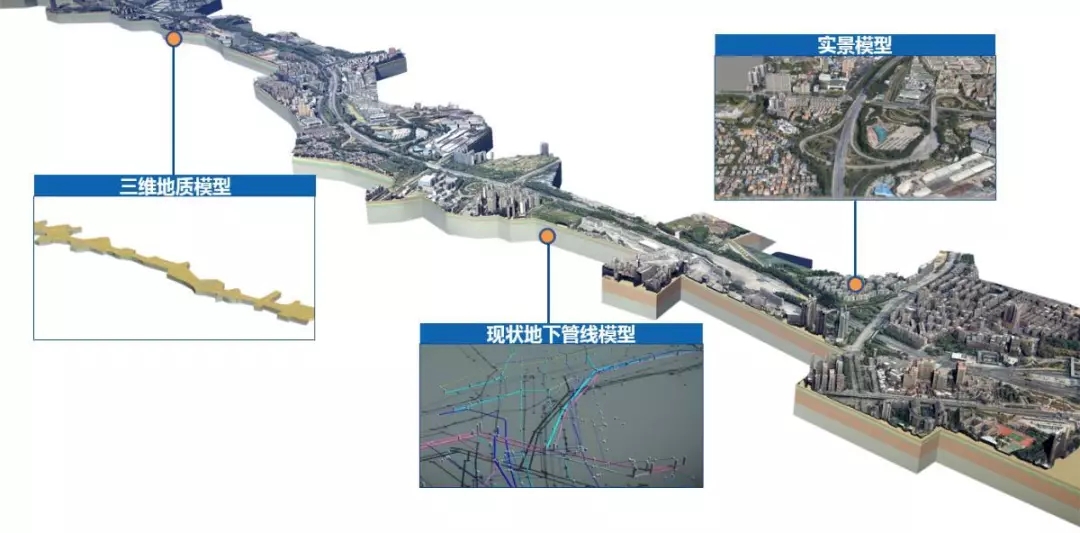

三維設計基礎環境模型

（2）BIM正向設計

道路BIM正向設計。項目互通立交密集，設計難度大。項目組創新性地研發了道路工程BIM正向設計軟件CNCCBIM OpenRoads。該軟件基于精準的三維基礎環境，結合項目實際，定制了符合我國規范要求的參數化橫斷面模板，通過參數化技術快速完成道路BIM設計，創建精準的道路BIM信息模型，并基于BIM模型剖切實現了道路工程二維圖紙和報表的自動生成，模型與圖紙實時關聯，確保了圖紙與模型的一致和準確性，滿足了行業交付要求。

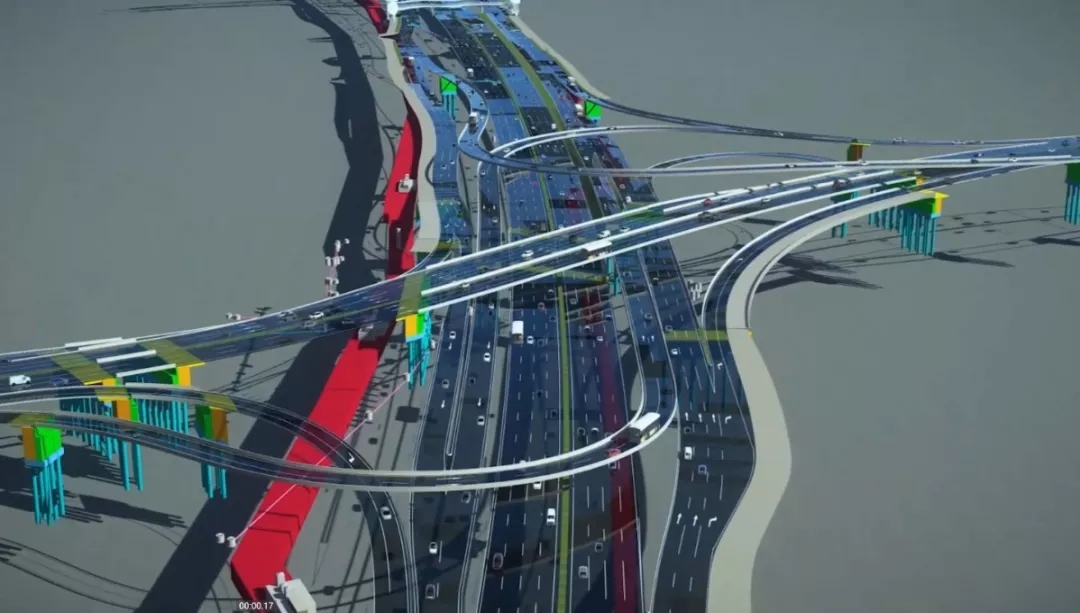

道路BIM模型

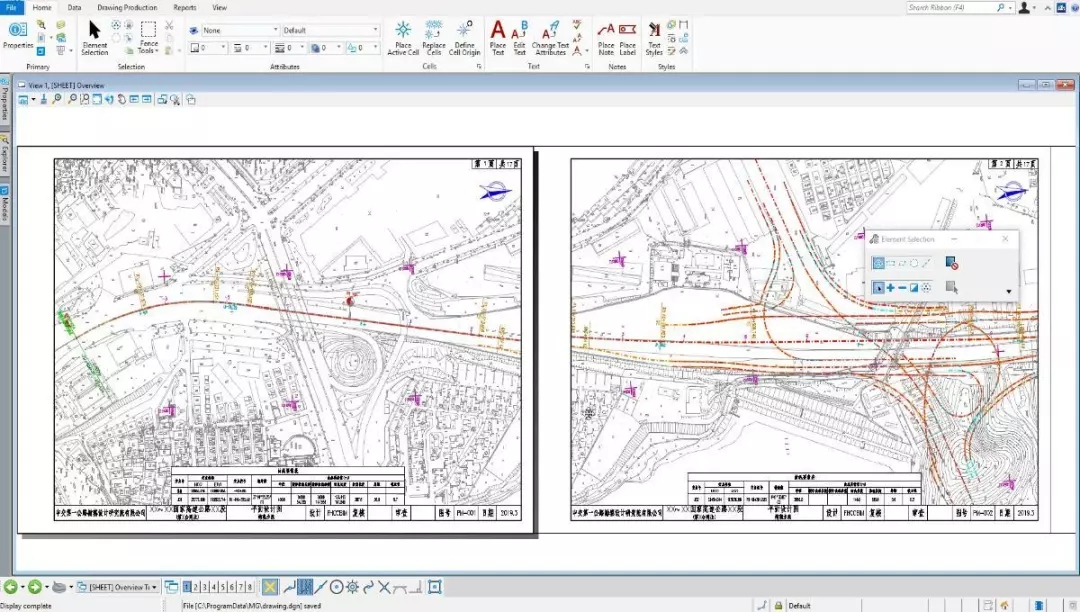

道路BIM出圖

橋梁BIM正向設計。全線橋梁大部分位于互通立交區域，橋梁形式多樣，上部結構涵蓋鋼箱梁、鋼混組合梁等7種形式。項目組研發了上部結構參數化設計軟件，快速完成全線變截面、曲線梁三維BIM設計。

針對鋼箱梁：研發了多種截面形式全參數化設計工具，實現鋼箱梁等高、斜交、變寬設計，智能化布置橫隔板、加勁肋等構造，快速完成全線約1190m鋼箱梁的三維BIM設計。

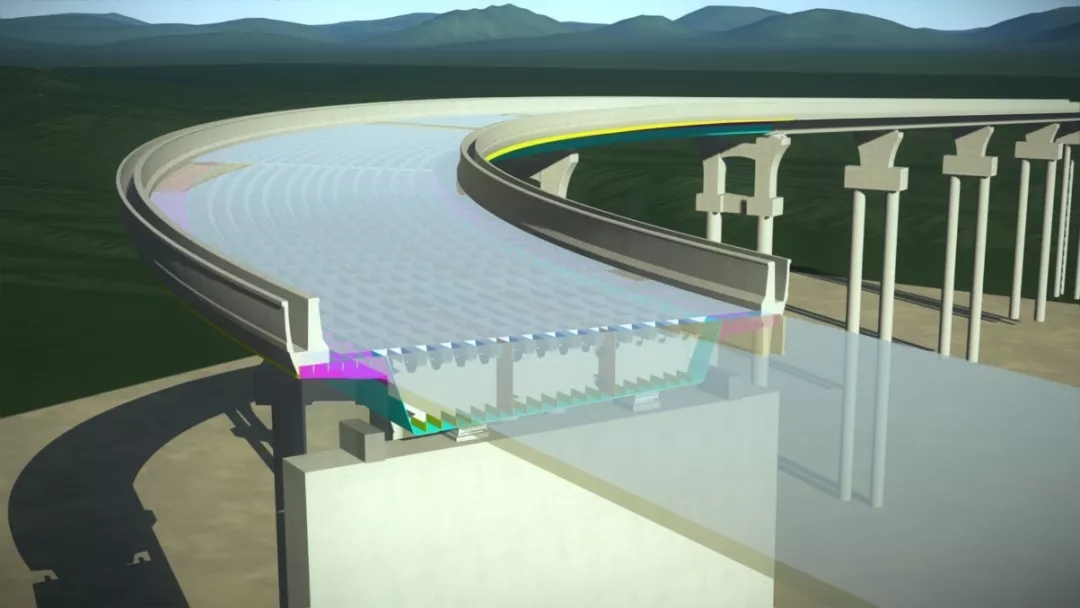

鋼箱梁BIM模型

針對箱梁：研發了參數化懸臂現澆變高箱梁、節段預制箱梁設計工具，通過設計參數控制，快速完成全線5處跨鐵路現澆變高箱梁和約3830m節段預制箱梁的三維BIM設計。

變高箱梁BIM模型

針對預制小箱梁：基于參數化技術研發了預制小箱梁設計工具，快速完成全線預制小箱梁的三維BIM設計。

下部結構涵蓋花瓶墩、門架墩等30余種形式，項目組建立了蓋梁、橋墩、基礎等參數化部件庫，研發了下部結構智能設計工具，通過部件組合建立柱式墩、花瓶墩、肋板臺等構件，精準布設全線約300個墩臺。

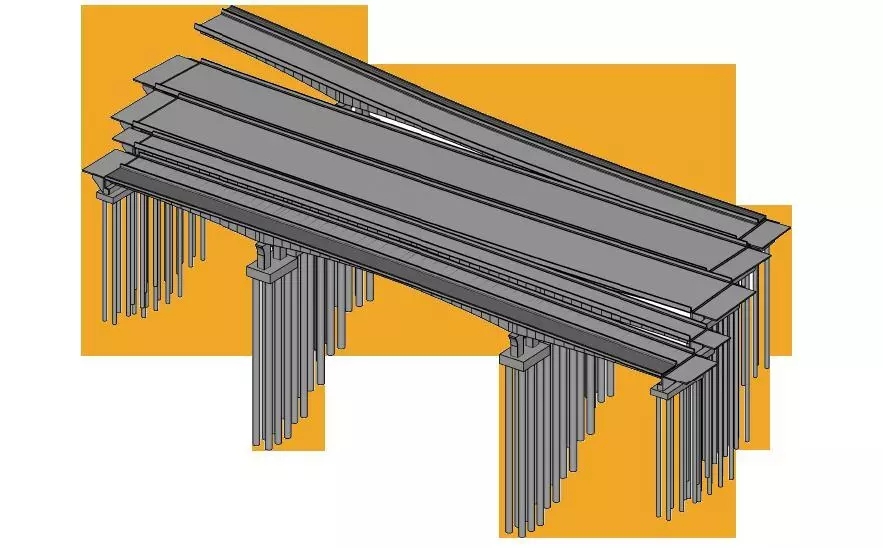

下部結構BIM模型

上部結構、下部結構和三維設計基礎模型協同關聯，實現了自動調整墩高、樁長，且設計方案參數更改，模型聯動更新。

綜合管廊BIM正向設計。梅觀項目地下環境復雜，沿線通訊、燃?xì)狻⒔o排水等管線密布，設計面臨管線布設、改遷等問題。項目組研發了CNCCBIM管廊設計工具集，建立了參數化管廊截面、節點構件庫，快速完成約16.5公里的管廊BIM設計。并通過BIM可視化、碰撞檢查等技術，實現了管廊的精準布設與改遷優化。

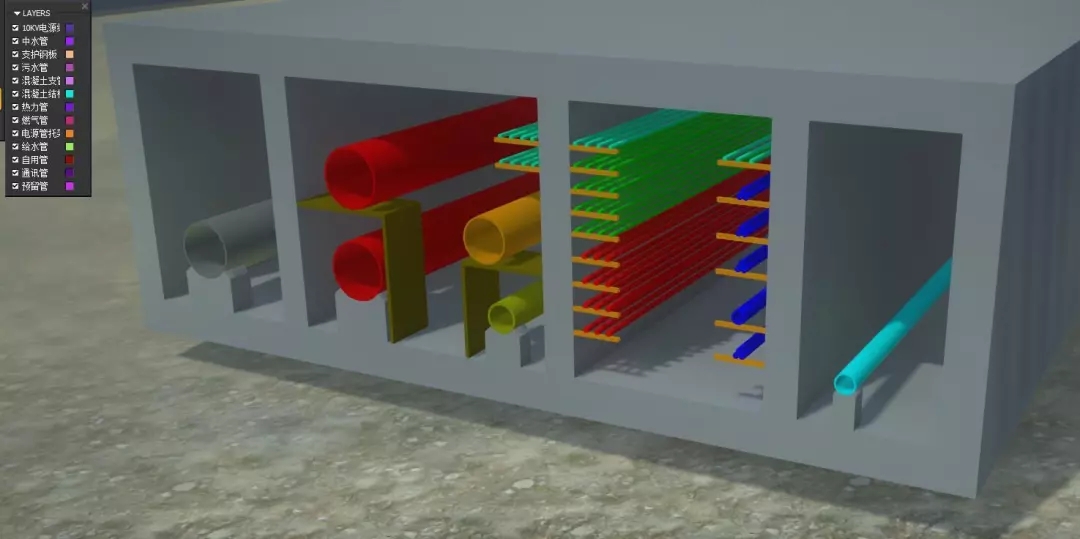

綜合管廊BIM模型

景觀綠化BIM正向設計。梅觀項目地處深圳市中軸景觀帶，對景觀設計提出了極高的要求，傳統手段難以直觀呈現設計效果。項目組利用Plant Factory軟件建立三維植物模型庫，研發了CNCCBIM景觀綠化BIM設計工具集,快速批量完成了全線綠化植物的布設。實現三維景觀隨季節的動態變化，革新了景觀綠化設計手段和呈現方式。

景觀綠化

（3）全方位、立體化溝通展示

集成實景、地下管線、道路、橋梁、綜合管廊、景觀天橋、綠化等模型，利用LumenRT軟件對項目進行全線漫游與動態可視化展示，真實呈現設計效果，實現全方位、多立體的方案比選與設計優化。

可視化展示

（4）數字化交付

將項目的設計資料、BIM模型、圖紙、表格、工作文檔等數字化成果文件，集成后發布為iModel數據庫格式，利用Navigator等數字化交付平臺在桌面端、移動設備和Web端查看和管理。

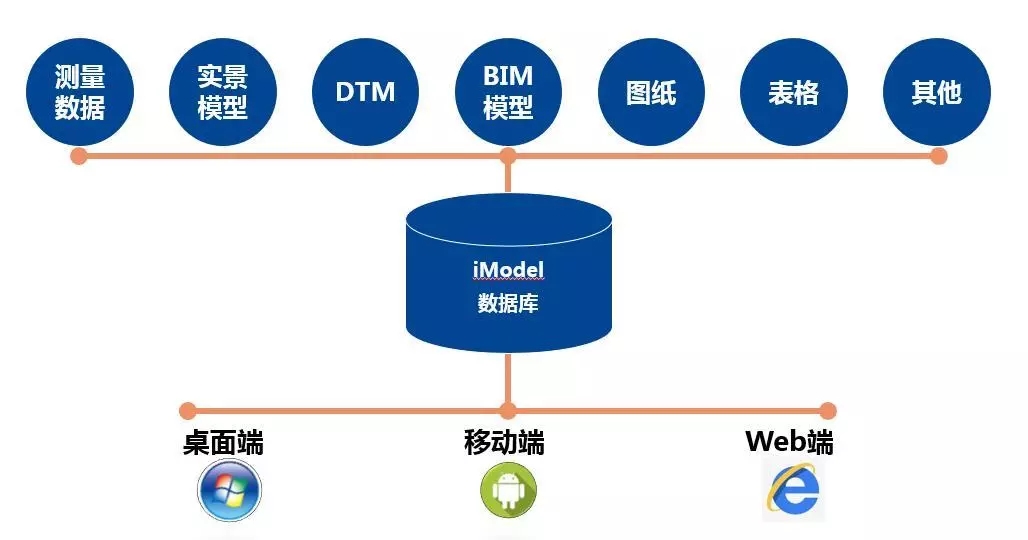

數字化交付

3、后續應用規劃

（1）優化BIM正向設計流程，進一步探索數字化交付平臺；

（2）推動BIM在施工組織和管理、交通疏解等方面的深度應用；

（3）搭建BIM全生命周期應用平臺，實現BIM技術在運維養護等方面的應用。

三、技術創新點

BIM正向設計技術在深圳梅觀高速公路市政化改造工程中的創新應用，具有以下技術創新點：

1.系統性地提出了復雜市政道路工程BIM正向設計的思路和方法；

2.首次實現了復雜市政道路工程全三維環境參數化BIM設計，形成了成套軟件解決方案；

3.首次實現了基于三維BIM信息模型出圖的新思路，革新了傳統工程制圖手段。
